LP系列-高品质铝电解电容器缔造者

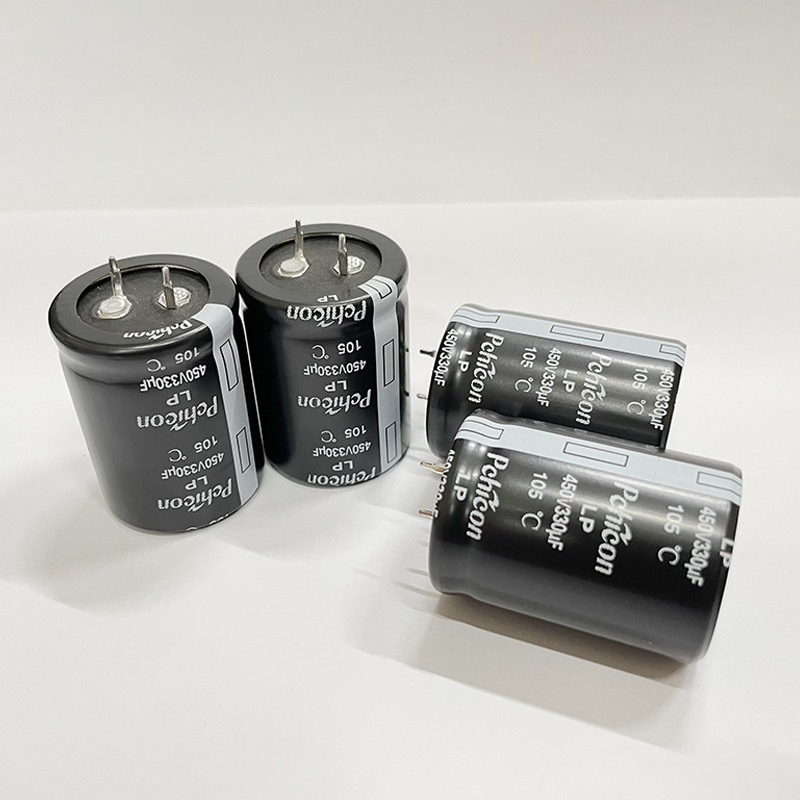

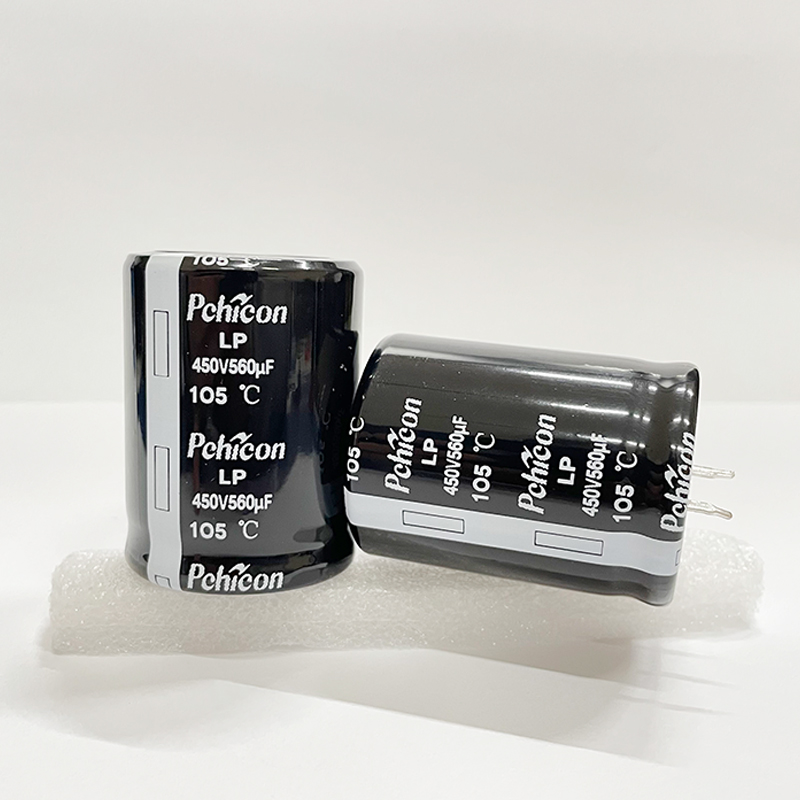

LP系列

● 焊针式，高纹波电流

● 适用于开关电源

● 符合RoHS

特点	焊针式，高纹波电流
温度	-40～+105℃
额定电压	10V～500V
容量	82~47000μF
寿命	5K Hrs

咨询热线：+86 0737 222 1166

主要技术性能尺寸图纹波电流频率校正因子标准品一览表

项目Item

特性Characteristics

工作温度范围
Operating temperature range

‘-40～+105℃（10～100Vdc）-25～+105℃（160～500Vdc）

额定电压范围
Rated voltage range

10～500Vdc

标称容量允许偏差
Nominal capacitance tolerance

±20%

（at25℃120Hz）

漏电流
Leakage current

I=0.02CV或3000μA取大者
I=0.02CV or 3000μA
Whichever is greater

25℃，5分钟(25℃，5min)

25℃，120Hz

25℃

I：漏电流
I：Leakage current

C：标称容量
C：Nominal capacitance

V：额定电压
V：Rated voltage

损失角正切值(tanδ)
Dissipation factor

额定电压(Vdc)Rated voltage

63~100

160~400

420~450

at25℃120Hz

tanδ(Max)

0.60

0.45

0.30

0.25

0.20

0.15

0.20

0.24

当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02
Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value

耐久性
Load life

在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求：
In the environment of 105℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 25℃,and following requirements should be met:

容量变化
Capacitance change

≤初始值的±20%
≤±20%of the initial value

损失角正切值
Dissipation factor

≤初始规格值的200%
≤200%of the initial specification value

漏电流
Leakage current

≤初始规格值
≤the initial specification value

高温贮存
Shelf life

在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求：
In the environment of 105℃with 1000 hours of no load,the product shall be tested after its temperature back to 25℃,and following requirements should be met:

容量变化
Capacitance change

≤初始值的±20%
≤±20%of the initial value

损失角正切值
Dissipation factor

≤初始规格值的200%
≤200%of the initial specification value

漏电流
Leakage current

≤初始规格值200%
≤200%of the initial specification value

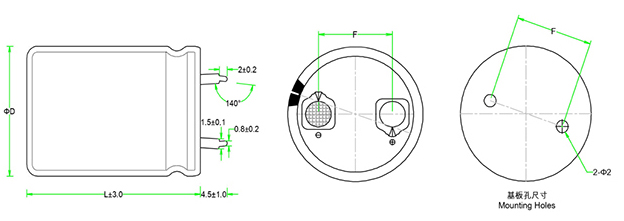

ΦD±1.5	22	25	30	35
L±3.0	25~50	25~50	25~60	25~60
F±0.5	10

Freq(Hz)WV(V)	50/60	120	1k	10k	100k
10~250	0.87	1.00	1.11	1.18	1.20
350~450	0.80	1.00	1.14	1.14	1.20

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
10	6800	22*25	0.60	1.30
	10000	25*25	0.60	1.64
	12000	25*30	0.60	1.85
	15000	25*35	0.60	2.16
	18000	25*40	0.60	2.45
	22000	25*30	0.60	2.80
	27000	30*40	0.60	3.15
	33000	35*35	0.60	3.45
	39000	35*40	0.60	3.95
	47000	35*50	0.60	4.60
16	5600	22*25	0.45	1.44
	6800	25*25	0.45	1.16
	8200	22*35	0.45	1.87
	10000	25*30	0.45	2.07
	12000	30*30	0.45	2.37
	15000	25*40	0.45	2.71
	18000	30*35	0.45	3.02
	22000	35*35	0.45	3.49
	27000	35*40	0.45	4.05
	33000	35*45	0.45	4.45
	39000	35*50	0.45	5.15
25	3900	22*25	0.30	1.31
	4700	25*25	0.30	1.51
	5600	22*35	0.30	1.70
	6800	25*30	0.30	1.87
	8200	30*30	0.30	2.16
	10000	25*40	0.30	2.43
	12000	30*35	0.30	2.70
	15000	35*35	0.30	3.16
	18000	35*40	0.30	3.61
	22000	35*45	0.30	4.15
	27000	35*50	0.30	4.70
35	2200	22*25	0.25	1.10
	3300	25*25	0.25	1.41
	3900	25*30	0.25	1.58
	4700	30*25	0.25	1.77
	5600	30*30	0.25	1.98
	6800	25*40	0.25	2.24
	8200	30*35	0.25	2.50
	10000	35*35	0.25	2.88
	12000	35*40	0.25	3.30
	18000	35*50	0.25	4.29
50	1500	22*25	0.20	1.02
	1800	25*25	0.20	1.17
	2200	22*35	0.20	1.33
	2700	25*30	0.20	1.47
	3300	30*30	0.20	1.70
	3900	25*40	0.20	1.89
	4700	35*30	0.20	2.16
	5600	30*40	0.20	2.39
	6800	35*40	0.20	2.78
	10000	35*50	0.20	3.57

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
63	1000	22*25	0.15	1.00
	1200	25*25	0.15	1.15
	1500	22*35	0.15	1.32
	1800	25*30	0.15	1.45
	2200	30*30	0.15	1.68
	2700	25*40	0.15	1.90
	3300	35*30	0.15	2.18
	3900	35*35	0.15	2.43
	4700	35*40	0.15	2.78
	6800	35*50	0.15	3.55
80	680	22*25	0.15	0.97
	820	22*30	0.15	1.12
	1000	25*25	0.15	1.92
	1200	25*30	0.15	1.39
	1500	25*35	0.15	1.62
	1800	22*40	0.15	1.82
	2200	30*35	0.15	2.05
	2700	35*35	0.15	2.37
	3300	35*40	0.15	2.73
	470	35*50	0.15	3.46
100	390	22*25	0.15	0.78
	560	25*25	0.15	0.98
	680	22*35	0.15	1.12
	820	25*30	0.15	1.23
	1000	30*30	0.15	1.42
	1200	25*40	0.15	1.59
	1500	30*40	0.15	1.87
	1800	35*35	0.15	2.07
	2200	35*40	0.15	2.39
	2700	35*50	0.15	2.81
160	390	22*25	0.20	1.32
	560	25*25	0.20	1.68
	680	25*30	0.20	1.88
	820	22*40	0.20	2.09
	1000	25*35	0.20	2.38
	1200	30*35	0.20	2.69
	1500	30*45	0.20	3.17
	1800	35*40	0.20	3.66
	2200	35*45	0.20	4.14
	2700	35*50	0.20	4.68
200	270	22*25	0.20	1.10
	390	25*25	0.20	1.39
	470	22*35	0.20	1.55
	560	25*30	0.20	1.71
	680	25*35	0.20	1.87
	820	25*40	0.20	2.09
	1000	30*40	0.20	2.53
	1200	35*35	0.20	2.88
	1500	35*40	0.20	3.34
	1800	35*45	0.20	3.74

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
250	220	22*25	0.20	1.01
	270	22*30	0.20	1.20
	330	25*25	0.20	1.32
	390	25*30	0.20	1.43
	470	22*40	0.20	1.62
	560	25*35	0.20	1.78
	680	30*35	0.20	2.06
	820	30*40	0.20	2.33
	1000	35*40	0.20	2.72
	1200	35*45	0.20	3.05
	1500	35*50	0.20	3.49
315	150	22*25	0.20	0.80
	180	22*30	0.20	0.94
	220	30*25	0.20	1.17
	270	25*30	0.20	1.19
	330	25*35	0.20	1.37
	390	25*40	0.20	1.52
	470	30*35	0.20	1.71
	560	30*40	0.20	1.92
	680	35*40	0.20	2.29
	820	35*45	0.20	2.57
	1000	35*50	0.20	2.89
350	120	22*25	0.20	0.72
	150	22*30	0.20	0.84
	180	25*25	0.20	0.94
	220	25*30	0.20	1.07
	270	25*35	0.20	1.24
	330	25*40	0.20	1.39
	390	30*40	0.20	1.60
	470	35*35	0.20	1.83
	560	35*40	0.20	2.07
	680	35*45	0.20	2.34
	820	35*50	0.20	2.62
400	100	22*25	0.20	0.66
	120	22*30	0.20	0.75
	150	30*25	0.20	0.86
	180	25*30	0.20	0.97
	220	25*35	0.20	1.12
	270	25*40	0.20	1.26
	330	30*35	0.20	1.43
	390	35*35	0.20	1.67
	470	35*40	0.20	1.90
	560	35*45	0.20	2.12
	680	35*50	0.20	2.39

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
420	100	22*25	0.24	0.66
	120	25*25	0.24	0.77
	150	22*35	0.24	0.86
	180	25*30	0.24	0.97
	220	25*40	0.24	1.14
	270	30*35	0.24	1.30
	330	30*40	0.24	1.48
	390	35*40	0.24	1.73
	470	35*45	0.24	1.94
	560	35*50	0.24	2.17
450	82	22*25	0.24	0.59
	100	25*25	0.24	0.70
	120	22*35	0.24	0.77
	150	22*30	0.24	0.88
	180	25*40	0.24	1.03
	220	30*35	0.24	1.17
	270	30*40	0.24	1.33
	330	30*45	0.24	1.51
	390	35*40	0.24	1.73
	470	35*50	0.24	1.98
500	220	35*45	0.24	1.82
	330	35*50	0.24	1.98
	470	35*55	0.24	2.01
	680	35*65	0.24	2.34
