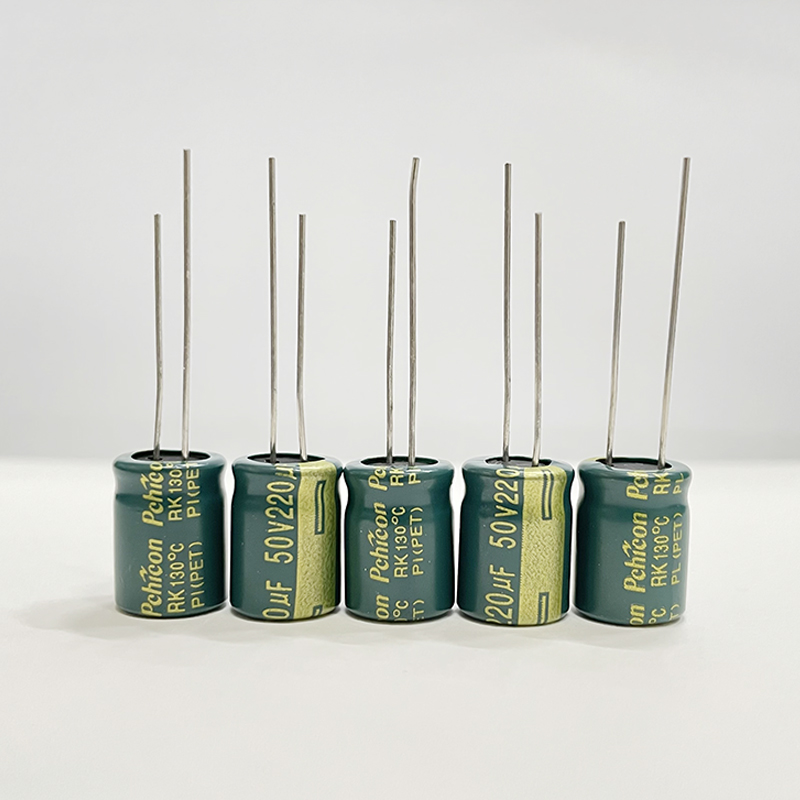

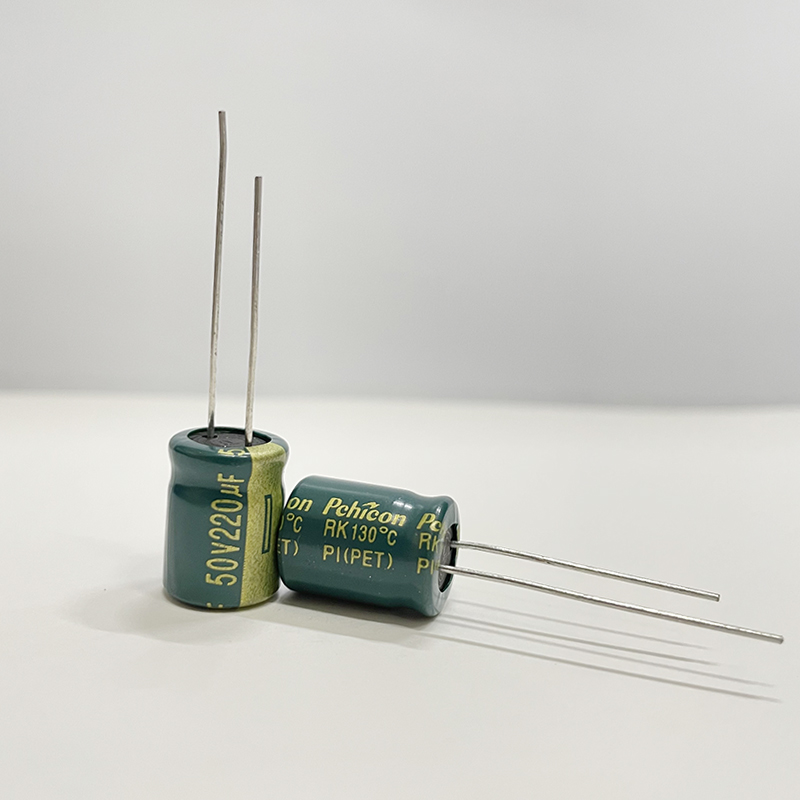

● 低压，耐高温品
● 适用于耐高温、高可靠性电子线路
● 符合RoHS
| 特点 | 低压，耐高温品 |
| 温度 | -40～+130℃ |
| 额定电压 | 10V～120V |
| 容量 | 1~3300μF |
| 寿命 |
130℃ 2K~4K Hrs 105℃ 8K~16K Hrs |
| 项目Item | 特性Characteristics | ||||||||||||||||||||||||||||||||||||||||||||||||
|
工作温度范围 Operating temperature range |
-40～+130℃ | ||||||||||||||||||||||||||||||||||||||||||||||||
|
额定电压范围 Rated voltage range |
10～120Vdc | ||||||||||||||||||||||||||||||||||||||||||||||||
|
标称容量允许偏差 Nominal capacitance tolerance |
±20% | （at25℃120Hz） | |||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
I=0.01CV或3μA取大者 I=0.01CV or 3μA Whichever is greater |
25℃，2分钟(25℃，2min) | 25℃，120Hz | 25℃ | |||||||||||||||||||||||||||||||||||||||||||||
|
I：漏电流 I：Leakage current |
C：标称容量 C：Nominal capacitance |
V：额定电压 V：Rated voltage |
|||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值(tanδ) Dissipation factor |
额定电压(Vdc)Rated voltage | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 120 | at25℃120Hz | |||||||||||||||||||||||||||||||||||||||
| tanδ(Max) | 0.26 | 0.24 | 0.16 | 0.16 | 0.16 | 0.14 | 0.12 | 0.14 | |||||||||||||||||||||||||||||||||||||||||
|
当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
温度特性 Temperature characteristics |
额定电压(Vdc)Rated voltage | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 120 | at 120Hz | |||||||||||||||||||||||||||||||||||||||
|
阻抗比Max Impedance ratio |
Z(-25℃)/Z(+20℃) | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | ||||||||||||||||||||||||||||||||||||||||
| Z(-40℃)/Z(+20℃) | 6 | 4 | 3 | 3 | 3 | 3 | 3 | 6 | |||||||||||||||||||||||||||||||||||||||||
|
耐久性 Load life |
在130℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 130℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 25℃,and following requirements should be met: |
||||||||||||||||||||||||||||||||||||||||||||||||
|
容量变化 Capacitance change |
≤初始值的±30% ≤±30%of the initial value |
ΦD (mm) |
Life(Hrs) | ||||||||||||||||||||||||||||||||||||||||||||||
| 130℃ | 105℃ | ||||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值 Dissipation factor |
≤初始规格值的300% ≤300%of the initial specification value |
ΦD≤8 | 2000 | 8000 | |||||||||||||||||||||||||||||||||||||||||||||
| ΦD=10 | 3000 | 12000 | |||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
≤初始规格值 ≤the initial specification value |
ΦD≥12.5 | 4000 | 16000 | |||||||||||||||||||||||||||||||||||||||||||||
|
高温贮存 Shelf life |
在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃with 1000 hours of no load,the product shall be tested after its temperature back to 25℃,and following requirements should be met: |
||||||||||||||||||||||||||||||||||||||||||||||||
|
容量变化 Capacitance change |
≤初始值的±30% ≤±30%of the initial value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值 Dissipation factor |
≤初始规格值的300% ≤300%of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
≤初始规格值500% ≤500%of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
| ΦD+0.5Max | 5 | 6.3 | 8 | 10 | 13 | 16 | 18 | 22 |
| F±0.5 | 2.0 | 2.5 | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 | 10 |
| Φd±0.05 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
| a | ≤2.0 | |||||||
| Freq(Hz)Cap(μF) | 120 | 1k | 10k | 100k |
| Cap＜220 | 0.40 | 0.75 | 0.90 | 1.00 |
| 220≤Cap＜680 | 0.50 | 0.85 | 0.94 | 1.00 |
| 680≤Cap＜2200 | 0.60 | 0.87 | 0.95 | 1.00 |
| 2200≤Cap＜4700 | 0.75 | 0.90 | 0.95 | 1.00 |
| Cap≥4700 | 0.85 | 0.95 | 0.98 | 1.00 |
| 电压 WV (Vdc) | 容量 Cap (μF) | 尺寸 Size D*L(mm) | tanδ | 额定纹波电流(mA) Rated ripple current |
| 10 | 330 | 8*12 | 0.26 | 330 |
| 470 | 10*14 | 0.26 | 570 | |
| 1000 | 10*20 | 0.26 | 885 | |
| 2200 | 12*25 | 0.28 | 1360 | |
| 3300 | 16*25 | 0.30 | 1800 | |
| 16 | 220 | 6.3*12 | 0.24 | 190 |
| 330 | 8*12 | 0.24 | 320 | |
| 470 | 10*13 | 0.24 | 560 | |
| 1000 | 10*20 | 0.24 | 880 | |
| 2200 | 13*20 | 0.26 | 1200 | |
| 2200 | 13*25 | 0.26 | 1250 | |
| 3300 | 16*32 | 0.28 | 2100 | |
| 25 | 220 | 6.3*12 | 0.16 | 300 |
| 220 | 8*12 | 0.16 | 310 | |
| 330 | 10*13 | 0.16 | 495 | |
| 470 | 10*16 | 0.16 | 610 | |
| 560 | 8*17 | 0.16 | 770 | |
| 1000 | 12*20 | 0.16 | 900 | |
| 2200 | 13*25 | 0.18 | 1650 | |
| 35 | 47 | 6.3*12 | 0.16 | 125 |
| 100 | 6.3*12 | 0.16 | 280 | |
| 220 | 10*13 | 0.16 | 480 | |
| 330 | 10*16 | 0.16 | 600 | |
| 470 | 10*20 | 0.16 | 780 | |
| 1000 | 13*20 | 0.16 | 1050 | |
| 1000 | 13*25 | 0.16 | 1080 | |
| 2200 | 16*25 | 0.18 | 1800 | |
| 3300 | 18*25 | 0.20 | 2200 | |
| 50 | 1 | 5*11 | 0.16 | 15 |
| 2.2 | 5*9 | 0.16 | 32 | |
| 2.2 | 5*11 | 0.16 | 40 | |
| 3.3 | 5*11 | 0.16 | 62 | |
| 4.7 | 5*11 | 0.16 | 82 | |
| 10 | 5*11 | 0.16 | 150 | |
| 22 | 5*11 | 0.16 | 220 | |
| 33 | 6.3*12 | 0.16 | 250 | |
| 47 | 6.3*12 | 0.16 | 270 | |
| 68 | 8*12 | 0.16 | 350 | |
| 100 | 8*12 | 0.16 | 450 | |
| 220 | 10*16 | 0.16 | 740 | |
| 330 | 10*16 | 0.16 | 865 | |
| 330 | 13*20 | 0.16 | 880 | |
| 470 | 10*20 | 0.16 | 1050 | |
| 680 | 13*20 | 0.16 | 1380 | |
| 820 | 13*20 | 0.16 | 1550 | |
| 1000 | 16*21 | 0.16 | 1850 | |
| 1500 | 16*25 | 0.16 | 2250 | |
| 2200 | 18*25 | 0.18 | 2400 |
| 电压 WV (Vdc) | 容量 Cap (μF) | 尺寸 Size D*L(mm) | tanδ | 额定纹波电流(mA) Rated ripple current |
| 63 | 33 | 8*12 | 0.14 | 220 |
| 47 | 8*12 | 0.14 | 270 | |
| 47 | 10*13 | 0.14 | 300 | |
| 68 | 8*12 | 0.14 | 360 | |
| 100 | 8*12 | 0.14 | 370 | |
| 100 | 10*13 | 0.14 | 380 | |
| 220 | 10*16 | 0.14 | 740 | |
| 220 | 10*20 | 0.14 | 750 | |
| 330 | 13*20 | 0.14 | 895 | |
| 390 | 13*20 | 0.14 | 950 | |
| 470 | 13*20 | 0.14 | 1100 | |
| 680 | 13*25 | 0.14 | 1340 | |
| 1000 | 16*25 | 0.14 | 1620 | |
| 1500 | 18*25 | 0.14 | 1880 | |
| 100 | 4.7 | 5*9 | 0.12 | 90 |
| 10 | 6.3*12 | 0.12 | 160 | |
| 22 | 8*12 | 0.12 | 190 | |
| 33 | 8*12 | 0.12 | 220 | |
| 33 | 10*13 | 0.12 | 225 | |
| 47 | 10*13 | 0.12 | 300 | |
| 47 | 10*16 | 0.12 | 310 | |
| 100 | 10*16 | 0.12 | 410 | |
| 100 | 10*20 | 0.12 | 420 | |
| 220 | 13*20 | 0.12 | 820 | |
| 330 | 16*22 | 0.12 | 990 | |
| 470 | 18*25 | 0.12 | 1300 | |
| 120 | 22 | 6.3*12 | 0.14 | 110 |
| 33 | 8*12 | 0.14 | 180 | |
| 47 | 8*16 | 0.14 | 230 | |
| 47 | 10*16 | 0.14 | 235 | |
| 56 | 10*16 | 0.14 | 240 | |
| 68 | 10*16 | 0.14 | 255 | |
| 82 | 10*20 | 0.14 | 260 | |
| 100 | 10*20 | 0.14 | 320 | |
| 120 | 12*20 | 0.14 | 440 | |
| 150 | 12*25 | 0.14 | 500 | |
| 220 | 16*21 | 0.14 | 610 | |
| 270 | 16*25 | 0.14 | 700 | |
| 330 | 18*25 | 0.14 | 750 | |
| 470 | 18*32 | 0.14 | 830 |
