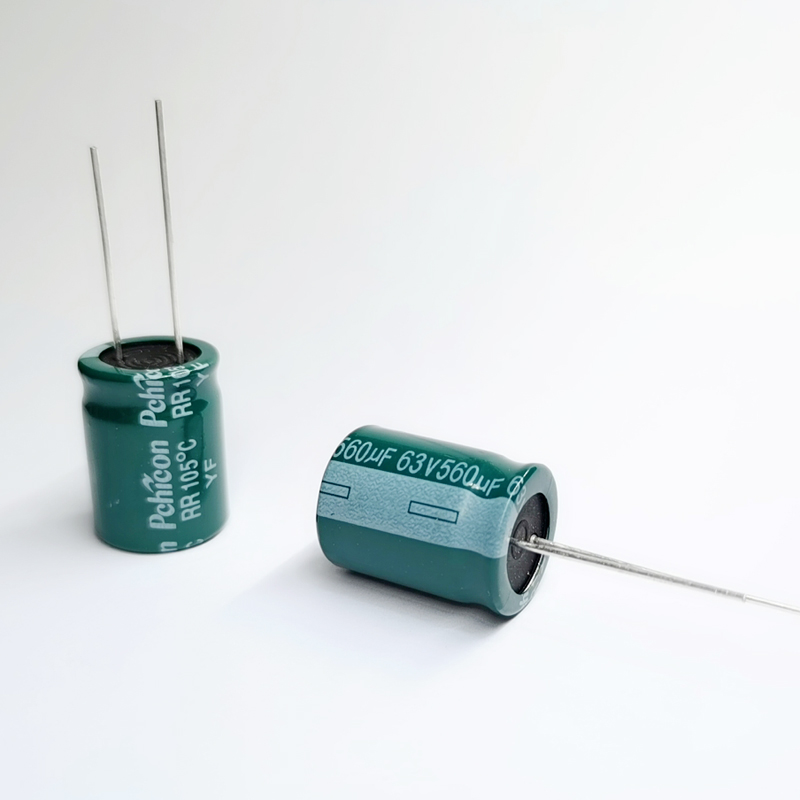

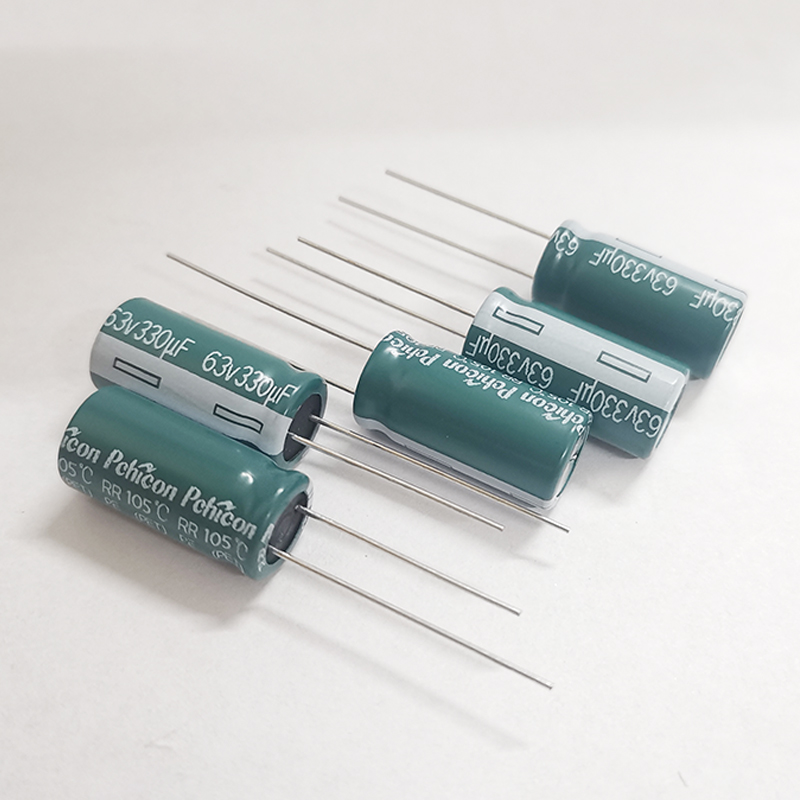

RR系列

● 低压、标准品

● 适用于LED驱动电源，开关电源等电子线路

● 符合RoHS

特点	耐高波纹，标准品
温度	-40～+105℃
额定电压	6.3～120V
寿命	2~3K Hrs

咨询热线：+86 0737 222 1166

主要技术性能尺寸图纹波电流频率校正因子标准品一览表

项目Item	特性Characteristics
工作温度范围 Operating temperature range	-40～+105℃

额定电压范围 Rated voltage range	6.3～120Vdc

标称容量允许偏差 Nominal capacitance tolerance	±20%														（at25℃120Hz）

漏电流 Leakage current	I=0.01CV或3μA取大者 I=0.01CV or 3μA Whichever is greater			25℃，2分钟(25℃，2min)					25℃，120Hz						25℃
				I：漏电流 I：Leakage current					C：标称容量 C：Nominal capacitance						V：额定电压 V：Rated voltage

损失角正切值(tanδ) Dissipation factor	额定电压(Vdc)Rated voltage			6.3	10	16	25	35	50	63	80	100		120	at25℃120Hz
	tanδ(Max)			0.26	0.20	0.16	0.14	0.12	0.10	0.10	0.10	0.10		0.12
	当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value

温度特性 Temperature characteristics	额定电压(Vdc)Rated voltage			6.3	10	16	25	35	50	63	80	100		120	at 120Hz
	阻抗比Max Impedance ratio	Z(-25℃)/Z(+20℃)		6	5	4	4	4	4	4	4	4		3
		Z(-40℃)/Z(+20℃)		12	10	8	5	5	5	5	5	5		6
耐久性 Load life	在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 25℃,and following requirements should be met:


	容量变化 Capacitance change		≤初始值的±25%（6.3V＆10V±30%） ≤±25%of the initial value										ΦD（mm）			Life(Hrs)

	损失角正切值 Dissipation factor		≤初始规格值的200% ≤200%of the initial specification value										ΦD≤8			2000

	漏电流 Leakage current		≤初始规格值 ≤the initial specification value										ΦD＞8			3000

高温贮存 Shelf life	在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃with 1000 hours of no load,the product shall be tested after its temperature back to 25℃,and following requirements should be met:


	容量变化 Capacitance change		≤初始值的±25%（6.3V＆10V±30%） ≤±25%of the initial value

	损失角正切值 Dissipation factor		≤初始规格值的200% ≤200%of the initial specification value

	漏电流 Leakage current		≤初始规格值200% ≤200%of the initial specification value

ΦD+0.5Max	5	6.3	8	10	12	13	16	18
F±0.5	2.0	2.5	3.5	5.0	5.0	5.0	7.5	7.5
Φd±0.05	0.5	0.5	0.5	0.6	0.6	0.6	0.8	0.8
a	≤2.0

Freq(Hz) Cap(μF)	120	1k	10k	100k
Cap＜220	0.40	0.75	0.90	1.00
220≤Cap＜680	0.50	0.85	0.94	1.00
680≤Cap＜2200	0.60	0.87	0.95	1.00
2200≤Cap＜4700	0.75	0.90	0.95	1.00
Cap≥4700	0.85	0.95	0.98	1.00

电压 WV(Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	阻抗 Impedance (Ω)	额定纹波电流(mA) Rated ripple current
6.3	33	5*11	1.00	120
	47	5*11	0.95	150
	100	5*11	0.550	165
	220	6.3*12	0.450	275
	330	6.3*12	0.260	335
	470	6.3*12	0.250	400
	680	8*12	0.150	500
	1000	8*12	0.090	730
	2200	10*16	0.045	1455
	3300	12*20	0.038	1650
	4700	13*20	0.030	2310
10	33	5*11	1.00	120
	47	5*11	0.95	150
	100	5*11	0.550	165
	220	6.3*12	0.450	275
	330	6.3*12	0.260	340
	470	6.3*12	0.180	400
	680	8*12	0.130	800
	1000	8*12	0.090	960
	2200	10*16	0.045	1455
	3300	12*20	0.038	1800
	4700	13*20	0.030	2310
	6800	16*25	0.017	2880
16	10	5*11	2.00	125
	22	5*11	1.00	140
	33	5*11	0.95	150
	47	5*11	0.500	175
	100	5*11	0.250	295
	220	6.3*12	0.180	410
	330	6.3*12	0.120	510
	470	8*12	0.090	740
	680	8*14	0.065	770
	1000	8*16	0.052	1200
	2200	12*20	0.032	1910
	3300	13*20	0.022	2550
	4700	16*25	0.019	3020
	6800	18*32	0.015	3720
25	4.7	5*11	2.50	100
	10	5*11	1.50	130
	22	5*11	0.900	160
	33	5*11	0.850	170
	47	5*11	0.500	180
	100	6.3*12	0.250	290
	220	8*12	0.100	560
	330	8*12	0.090	740
	470	8*12	0.068	1010
	680	8*20	0.063	1120
	1000	10*16	0.037	1670
	2200	13*20	0.022	2520
	3300	16*25	0.019	3020
	4700	16*32	0.015	3720
	6800	18*32	0.013	4250

电压 WV(Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	阻抗 Impedance (Ω)	额定纹波电流(mA) Rated ripple current
35	4.7	5*11	1.90	110
	10	5*11	1.20	145
	22	5*11	0.800	170
	33	5*11	0.500	175
	47	5*11	0.300	220
	68	6.3*12	0.280	300
	100	8*12	0.180	360
	220	8*12	0.090	730
	330	10*13	0.068	1040
	470	10*16	0.052	1300
	680	10*20	0.045	1600
	1000	12*20	0.031	1900
	2200	16*25	0.019	2800
	3300	16*35	0.016	3400
50	1	5*11	5.00	30
	2.2	5*11	4.00	70
	3.3	5*11	3.20	80
	4.7	5*11	2.70	90
	6.8	5*11	2.40	120
	10	5*11	1.30	140
	22	5*11	0.900	155
	33	6.3*11	0.600	250
	47	6.3*11	0.450	260
	68	6.3*12	0.400	380
	100	8*12	0.200	490
	220	10*13	0.088	1010
	330	10*16	0.073	1100
	470	10*20	0.065	1130
	680	13*20	0.040	1630
	820	13*20	0.034	2050
	1000	13*25	0.023	2900
	2200	16*32	0.023	3110
63	4.7	5*11	3.00	80
	10	5*11	2.00	130
	22	5*11	1.00	240
	33	6.3*12	0.900	280
	47	6.3*12	0.560	290
	100	8*12	0.270	500
	220	10*13	0.130	1035
	330	10*20	0.090	1150
	470	13*20	0.055	1210
	680	13*25	0.048	2090
	1000	16*25	0.036	2160
80	68	10*13	0.280	400
	100	10*13	0.250	540
	120	10*16	0.220	700
	150	10*16	0.180	780
	220	10*20	0.085	1020
	330	13*20	0.068	1220
	390	13*25	0.060	1300
	470	16*20	0.052	1500
	680	16*32	0.045	1660
	820	16*32	0.042	1800

电压 WV(Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	阻抗 Impedance (Ω)	额定纹波电流(mA) Rated ripple current
100	2.2	5*11	5.500	60
	3.3	5*11	4.500	75
	4.7	5*11	4.000	90
	10	6.3*12	1.200	140
	22	8*12	0.660	210
	33	8*12	0.500	230
	47	8*12	0.320	350
	68	8*16	0.280	380
	100	8*20	0.160	460
	150	10*20	0.130	740
	220	13*20	0.090	850
	330	13*25	0.080	1010
	470	16*25	0.060	1250
	680	18*25	0.050	1650

电压 WV(Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	阻抗 Impedance (Ω)	额定纹波电流(mA) Rated ripple current
120	10	6.3*12	5.500	72
	15	6.3*12	4.500	90
	22	8*12	3.500	120
	33	8*12	3.000	200
	47	8*16	2.500	245
	56	10*16	2.200	340
	68	10*16	2.000	350
	82	10*20	1.800	380
	100	10*20	1.500	420
	150	13*20	1.000	620
	180	13*20	0.950	680
	220	13*25	0.750	760
	330	16*25	0.420	930
	470	16*32	0.300	1030
